Umístění a princip fungování topného tělesa v myčce nádobí

Topné těleso v myčce tvoří klíčovou součást ohřevného systému, který zajišťuje potřebnou teplotu vody pro účinné rozpuštění mycích prostředků a odstranění mastnoty. Většina moderních spotřebičů využívá průtokové topné těleso integrované přímo do oběhového čerpadla, což umožňuje efektivnější přenos tepla během mycího cyklu.

Kde je umístěno topné těleso v myčce na nádobí

Topné těleso se nachází ve spodní části myčky na nádobí, kde je skryto pod úrovní filtru a postřikovače. U moderních spotřebičů je tato komponenta integrována do takzvaného topného bloku, který zajišťuje efektivní ohřev cirkulující vody. Pokud hledáte, kde je umístěno topné těleso v myčce konkrétních výrobců, u značek jako Bosch je tento prvek instalován v těsné blízkosti motoru a oběhového čerpadla. Pro přístup k němu je často nutné otočit myčku vzhůru nohama a odstranit spodní panel nebo zadní kryt u volně stojících modelů, případně boční panel u vestavných variant.

Specifika umístění podle konstrukce

Zatímco starší modely využívaly klasické spirálové topné těleso umístěné přímo ve vaně myčky, současné myčky Bosch nebo Beko využívají průtokové topné těleso. To je součástí hydraulického okruhu, což znamená, že voda prochází skrz topný blok ještě před vstupem do postřikovačů. Častá chyba při hledání spočívá v očekávání viditelné spirály na dně vany, která se u moderních myček již nevyskytuje. Diagnostika topného tělesa proto vyžaduje demontáž bočního nebo spodního krycího panelu myčky. Pamatujte, že bezpečnost výměny topného tělesa závisí na důsledném odpojení spotřebiče od elektrické sítě a přívodu vody. Toto řešení se hodí pro uživatele, kteří chtějí zrychlit ohřev, ale není vhodné pro laickou opravu bez základní znalosti elektroinstalace.

Odborná rada: Při diagnostice se zaměřte na teplotní čidlo, které snímá teplotu vody a řídí ohřev. Pokud se voda nezahřívá na správnou teplotu, může být vadné čidlo nebo topné těleso samotné. Výkon topného tělesa přímo ovlivňuje rychlost ohřevu vody, celkovou délku mycího cyklu a výslednou spotřebu energie. Při výměně vždy používejte ochranné rukavice a obuv, neboť manipulace s vnitřními komponenty zahrnuje kontakt s ostrými hranami a pružinami. Po instalaci nového dílu vždy proveďte kontrolní mycí cyklus bez nádobí pro ověření těsnosti a správné funkce ohřevu.

Jak funguje topné těleso v myčce a jak ohřívá vodu

Hlavním úkolem topného tělesa je zajistit optimální teplotu vody pro efektivní mytí nádobí a rozpuštění mycích prostředků. Správná funkce tohoto komponentu je naprosto klíčová pro dosažení hygienicky čistého nádobí.

Jak topné těleso ohřívá vodu v myčce

Princip fungování topného tělesa v myčce spočívá v přeměně elektrické energie na teplo, které následně ohřívá cirkulující mycí lázeň. V moderních spotřebičích se nejčastěji setkáte s průtokovým topným tělesem, které vodu ohřívá přímo v potrubí před jejím vstupem do ostřikovacích ramen. U starších modelů bývalo běžnější spirálové topné těleso umístěné přímo na dně vany. Výkon topného tělesa se obvykle pohybuje v rozmezí 1800 až 2100 W, což přímo ovlivňuje rychlost ohřevu a celkovou délku mycího cyklu. Pokud voda nedosahuje požadované teploty, může být na vině právě degradace výkonu nebo zanesení topného prvku vodním kamenem. V takovém případě je nutná diagnostika topného tělesa pomocí multimetru. Pokud uvažujete o opravě, věnujte pozornost kompatibilitě dílů, jako je konkrétní topné těleso do myčky Beko nebo topné těleso myčka Bosch, protože každý výrobce využívá specifické technické parametry.

Role termistoru při řízení ohřevu

Termistor slouží jako citlivé čidlo, které nepřetržitě měří teplotu vody a předává data řídicí jednotce myčky. Tento systém zajišťuje, že teplota vody během mytí dosahuje přesně nastavených hodnot v rozmezí 50 až 70 °C podle zvoleného programu. Jakmile termistor detekuje dosažení cílové teploty, řídicí jednotka přeruší přívod proudu do topného tělesa, čímž zabraňuje přehřátí vody a neúměrné spotřebě energie.

Odborná rada: Častou chybou při podezření na nefunkční ohřev je okamžitá výměna topného tělesa v myčce, aniž byste nejprve prověřili stav termistoru. Pokud čidlo posílá chybné údaje, elektronika topné těleso nespustí, i když je samotný topný prvek v naprostém pořádku.

Tento mechanismus regulace ohřevu je klíčový pro ochranu plastových součástí myčky před deformací teplem. Správná komunikace mezi termistorem a topným tělesem je základem pro bezpečný a úsporný provoz vašeho spotřebiče. Pokud se termistor porouchá, myčka často hlásí chybový kód nebo celý proces mytí ukončí předčasně.

Typy topných těles a jejich technické parametry

Technické parametry topných těles v myčkách se liší podle konstrukčního řešení, které přímo ovlivňuje rychlost ohřevu vody a celkovou energetickou účinnost spotřebiče. Výběr správného náhradního dílu, jako je například topné těleso do myčky Beko nebo topné těleso myčka Bosch, vždy závisí na přesné specifikaci vašeho modelu.

Průtoková topná tělesa

Moderní průtokové topné těleso zajišťuje ohřev vody přímo během jejího proudění do ostřikovacích ramen. Tento komponent má standardní průměr topného tělesa 32 mm a celkovou délku v rozmezí 145 až 165 mm. S výkonem topného tělesa mezi 1800 a 2000 W dosahuje vysoké efektivity. Častá chyba při opravách spočívá v podcenění těsnění při instalaci, proto vždy kontrolujte nepropustnost spojů.

Spirálová topná tělesa

Spirálové topení se nachází v mnoha starších i specifických modelech myček, kde je umístěno přímo ve dně vany. Pro tyto díly je typický průměr topného tělesa 40 mm a výrazně větší délka 280 až 370 mm. Výkon topného tělesa se u těchto robustnějších modelů pohybuje od 2000 do 2900 W. Toto řešení se hodí pro modely s větším objemem vody, ale není vhodné pro systémy vyžadující okamžitý náběh teploty.

Materiály a energetická účinnost

Klíčové materiály topného tělesa, jako je vysoce odolná korozivzdorná ocel, přímo určují jeho životnost a schopnost přenosu tepla. Kvalitní slitiny minimalizují tvorbu vodního kamene, což přímo zvyšuje energetickou účinnost celého mycího cyklu. Pokud je diagnostika topného tělesa negativní, výměna topného tělesa v myčce za originální díl s odpovídajícími materiálovými vlastnostmi zajistí dlouhodobě nízkou spotřebu elektrické energie. Odborná rada: Před demontáží vždy proveďte měření odporu multimetrem, čímž ověříte integritu vnitřní topné spirály.

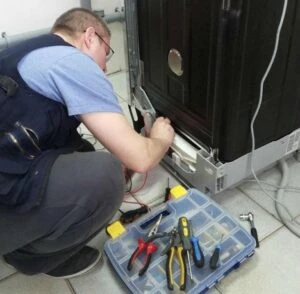

Jak přistoupit k výměně topného tělesa krok za krokem

Výměna topného tělesa v myčce vyžaduje precizní přístup a striktní dodržení bezpečnostních zásad. Před jakýmkoliv zásahem do útrob spotřebiče musíte vždy zajistit odpojení elektřiny a vody, čímž předejdete riziku úrazu elektrickým proudem. Samotná výměna topného tělesa v myčce se liší podle konstrukce; u modelů s průtokovým ohřevem bývá těleso součástí oběhového čerpadla, zatímco starší typy využívají klasické spirálové topné těleso umístěné na dně vany.

Postup opravy domácího spotřebiče

1. Odpojení médií – vypojte přívodní kabel ze zásuvky a uzavřete ventil přívodu vody k myčce.
2. Demontáž panelů – odšroubujte boční nebo spodní kryty myčky, abyste získali přístup k čerpadlu a elektroinstalaci.
3. Diagnostika topného tělesa – vizuálně zkontrolujte kabeláž a pomocí multimetru ověřte průchodnost topné spirály.

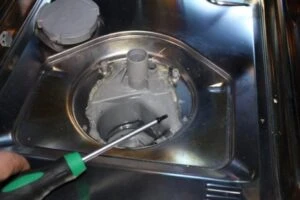

4. Vyjmutí komponentu – uvolněte svorky a odpojte konektory, poté opatrně vysuňte vadný díl z jeho úchytů.
5. Instalace nového dílu – vložte nové topné těleso do myčky Beko nebo Bosch a zajistěte jej těsněním proti úniku vody.
6. Kontrolní cyklus – po zpětné montáži krytů spusťte krátký mycí program pro ověření správné funkce ohřevu.

Odborná rada: Častou chybou je nedostatečné zajištění těsnění, které vede k únikům vody na elektroinstalaci. Výměna se hodí pro technicky zdatné jedince, ale není vhodná pro osoby bez zkušeností s opravami elektrospotřebičů pod napětím.

Doporučení pro údržbu a bezpečnost při manipulaci s topným tělesem

Pravidelná péče o spotřebič a dodržování bezpečnostních pravidel jsou klíčové pro správný chod myčky. Správná údržba přímo ovlivňuje životnost topného tělesa, jehož výkon se standardně pohybuje v rozmezí 1650 W až 2900 W, a předchází nákladným opravám celého topného bloku.

Bezpečnostní opatření při výměně topného tělesa

Bezpečnost při výměně topného tělesa je naprostou prioritou, proto vždy nejprve vytáhněte zástrčku ze zásuvky a uzavřete přívod vody. Manipulace s topným tělesem vyžaduje použití ochranných pomůcek, zejména pevných pracovních rukavic, bezpečnostní obuvi a ochranných brýlí, které vás ochrání před ostrými hranami vnitřních komponentů, pružinami a zbytky nečistot. Častá chyba: podcenění elektrického napětí při pokusu o diagnostiku topného tělesa pod proudem; vždy pracujte pouze na odpojeném spotřebiči. Ujistěte se, že máte kolem myčky dostatek manipulačního prostoru pro bezpečnou práci, a po instalaci nového dílu vždy proveďte kontrolní mycí cyklus bez nádobí pro ověření správné funkce.

Údržba myčky pro prodloužení životnosti topného tělesa

Pravidelná údržba myčky výrazně prodlužuje životnost topného tělesa, protože brání usazování vodního kamene na jeho povrchu, což je kritické zejména u průtokových topných těles s průměrem 32 mm či 40 mm. Čisté filtry zajišťují optimální cirkulaci vody, což je nezbytné pro správné fungování komponentů, jako je moderní průtokové topné těleso nebo starší spirálové topné těleso.

• Jednou měsíčně vyjměte a propláchněte hlavní i mikrosítko filtru, aby nedocházelo k zanášení čerpadla a topného bloku.
• Používejte kvalitní sůl do myčky, která změkčuje vodu a chrání topné těleso myčka Bosch či Beko před korozí a usazeninami.
• Pravidelně aplikujte čistič myčky pro odstranění mastnoty z topných prvků, což optimalizuje přenos tepla do vody ohřívané na provozní teplotu 50 až 70 °C.

Odborná rada: Údržba je vhodná pro všechny uživatele, kteří chtějí předejít poruchám, ale pokud zaznamenáte chybu ohřevu i po vyčištění filtrů, je nutná odborná diagnostika topného tělesa pomocí multimetru. Tato údržba se nehodí pro uživatele, kteří již zaznamenali mechanické poškození topného bloku nebo únik vody z těsnění, kde je nezbytná okamžitá výměna dílu.

Specifické rozdíly v umístění a konstrukci u různých značek myček

Umístění topného tělesa v myčce na nádobí závisí na konkrétním konstrukčním řešení výrobce. U značky Bosch je topné těleso myčka Bosch řešeno jako průtokové těleso integrované v těle oběhového čerpadla, tedy přímo vedle motoru. Naproti tomu značky Whirlpool a Indesit využívají topný blok umístěný obvykle pod filtrem v mycí vaně. Konstrukce topného bloku se liší podle modelu, přičemž moderní myčky Electrolux nebo topné těleso do myčky Beko často využívají spirálové topné těleso zabudované přímo do oběhového systému pro efektivnější ohřev vody.

Odborná rada: Při hledání závady vždy nejprve proveďte diagnostiku topného tělesa pomocí multimetru. Častá chyba je záměna čidla teploty za topný prvek, což komplikuje opravu. Diagnostika topného tělesa se hodí pro zkušené kutily, pro začátečníky je vhodnější servisní zásah. Návod na testování topného tělesa v pračce a myčce vám pomůže potvrdit, zda je komponenta elektricky průchozí. Výměna topného tělesa v myčce vyžaduje vždy odpojení spotřebiče od elektrické sítě.

Jak diagnostikovat poruchu topného tělesa a teplotního čidla

Diagnostika poruchy topného tělesa začíná ověřením elektrické průchodnosti pomocí multimetru. Pokud hledáte návod na testování topného tělesa v pračce a myčce, klíčovým krokem je měření odporu přímo na kontaktech tělesa. U moderních modelů, jako je topné těleso myčka Bosch nebo topné těleso do myčky Beko, se hodnoty odporu obvykle pohybují v rozmezí 20 až 30 ohmů. Pokud multimetr vykazuje nekonečný odpor nebo přerušení obvodu, je nutná výměna topného tělesa v myčce. Příznaky poruchy se projevují zejména nedostatečným ohřevem vody na standardních 50 až 70 °C, prodloužením mycího cyklu nebo výskytem chybových hlášení na displeji.

Postup při ověření funkčnosti komponentů

1. Odpojení myčky – vytáhněte zástrčku ze zásuvky a uzavřete přívod vody pro zajištění bezpečnosti výměny topného tělesa.
2. Přístup k tělesu – otočte myčku a odstraňte spodní nebo boční panel, abyste se dostali k topnému bloku umístěnému u čerpadla.
3. Měření odporu – nastavte multimetr na rozsah ohmů a změřte odpor na kontaktech tělesa, přičemž hodnota mimo rozsah 20 až 30 ohmů značí vadu.
4. Kontrola teplotního čidla – prověřte stav termistoru, který snímá teplotu vody a řídí ohřev, neboť jeho porucha blokuje sepnutí topného tělesa.
5. Vizuální inspekce – ověřte, zda nejsou vodiče vedoucí k topnému tělesu nebo konektory teplotního čidla viditelně poškozené, zoxidované či uvolněné.

Odborná rada: Častá chyba při diagnostice spočívá v přehlédnutí vadného termistoru. Pokud topné těleso vykazuje správný odpor, ale voda zůstává studená, porucha teplotního čidla často blokuje sepnutí ohřevu v řídicí jednotce. Tato diagnostika je vhodná pro technicky zdatné uživatele, zatímco pro osoby bez zkušeností s prací pod napětím doporučuji odborný servis.

Tato diagnostika se hodí pro uživatele, kteří chtějí ověřit funkčnost před nákupem náhradního dílu, avšak není vhodná pro osoby bez základní znalosti elektrotechniky. Na co si dát pozor: při manipulaci s topným blokem vždy používejte ochranné rukavice, protože vnitřní prostor myčky obsahuje ostré hrany a zbytky vody, které mohou způsobit úraz. Pokud je topné těleso neoddělitelné od bloku, je nutná výměna celého modulu, což vyžaduje pečlivé odpojení kabeláže a upevňovacích svorek.

Časté dotazy a odpovědi k topnému tělesu v myčce

Otázka: Kde je topné těleso v myčce na nádobí umístěno?

Topné těleso je většinou ve spodní části myčky pod postřikovačem a filtrem, často v topném bloku nebo vedle motoru a čerpadla u značky Bosch.

Otázka: Jak topné těleso v myčce funguje?

Topné těleso ohřívá vodu na teplotu 50-70 °C a je řízeno termistorem, který měří teplotu a zajišťuje správný ohřev.

Otázka: Jak vyzkoušet funkčnost topného tělesa v myčce?

Funkčnost lze ověřit měřením elektrického odporu multimetrem; správný odpor je specifický podle modelu, porucha se projeví nulovým nebo nekonečným odporem.

Otázka: Kolik stojí výměna topného tělesa v myčce?

Cena topného tělesa se pohybuje kolem 1000-3000 Kč v závislosti na značce a modelu, servisní práce může stát další částku.

Otázka: Jaký je výkon běžného topného tělesa v myčce?

Výkon topného tělesa se pohybuje mezi 1650 W a 2900 W, nejčastější je 1800 W.

Otázka: Jak často je třeba měnit topné těleso v myčce?

Životnost topného tělesa závisí na používání a údržbě, průměrná doba je několik let, pravidelná údržba filtrů prodlužuje jeho životnost.

Otázka: Jaké materiály se používají na výrobu topných těles?

Topná tělesa jsou vyráběna z nerezové oceli, niklových slitin a keramických izolátorů pro dlouhou životnost a efektivitu.

Otázka: Jaké jsou rozdíly mezi průtokovým a spirálovým topným tělesem?

Průtoková topná tělesa ohřívají vodu přímo při průchodu, mají průměr 32 mm a výkon 1800-2000 W; spirálová jsou větší, mají průměr 40 mm a výkon 2000-2900 W.

Otázka: Jak bezpečně vyměnit topné těleso v myčce?

Před výměnou odpojte myčku od elektřiny a vody, použijte ochranné rukavice a brýle, demontujte panely a staré těleso, poté nasaďte nové a proveďte testovací cyklus.

Otázka: Co se stane, pokud je topné těleso vadné?

Myčka neohřívá vodu správně, což vede k horšímu mytí a sušení; může se objevit chybové hlášení nebo delší doba mytí.

Otázka: Je výměna topného tělesa náročná?

Výměna vyžaduje základní technické znalosti a nářadí, v případě nejasností je lepší obrátit se na servisního technika.

Otázka: Jaké jsou příznaky poruchy teplotního čidla v myčce?

Voda se nezahřívá na požadovanou teplotu, myčka může indikovat chybu a mycí cyklus je neefektivní.

Otázka: Jaké značky myček mají specifické umístění topného tělesa?

Bosch má topné těleso vedle motoru a čerpadla, zatímco Whirlpool a Indesit jej mají v topném bloku pod filtrem.

Otázka: Jak ovlivňuje tvrdost vody životnost topného tělesa?

Tvrdá voda způsobuje usazování vodního kamene, který snižuje účinnost a životnost topného tělesa, proto je důležitá údržba a odvápnění.

Otázka: Kde mohu koupit náhradní topné těleso pro myčku?

Náhradní díly jsou dostupné u autorizovaných prodejců značek jako Whirlpool, Bosch, Indesit a také v specializovaných e-shopech.

Odborná rada: Při manipulaci s elektrospotřebiči vždy dbejte na to, aby byla myčka zcela odpojena od přívodu elektrické energie, předejdete tím úrazu elektrickým proudem. Častá chyba spočívá v ignorování těsnění při montáži nového dílu, což vede k únikům vody a následnému zkratu. Tato výměna se hodí pro technicky zdatné uživatele, pro které je diagnostika topného tělesa běžnou činností, zatímco pro laiky bez zkušeností s multimetrem je vhodnější odborný servis.
